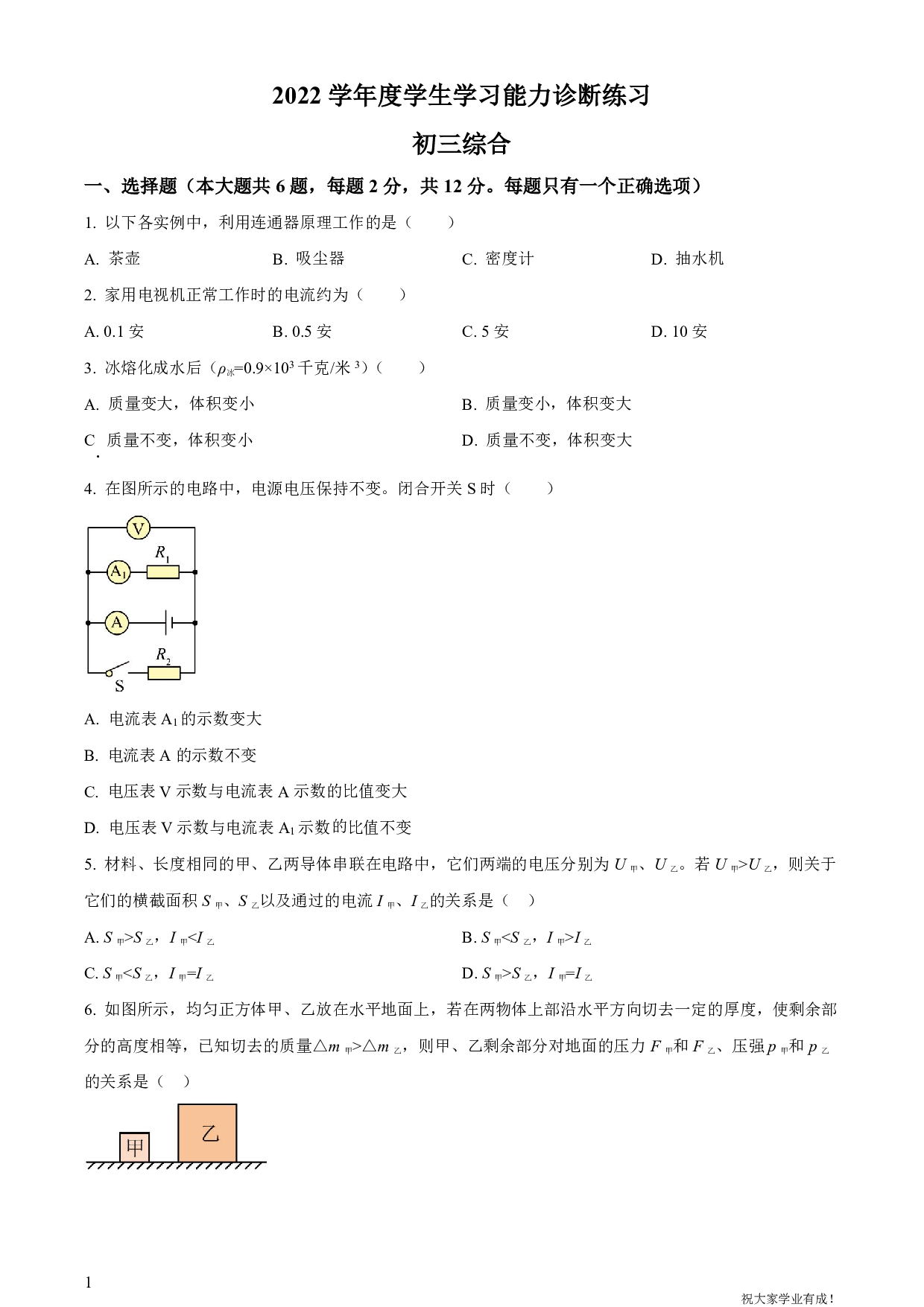

初三综合

一、选择题（本大题共

　　1. 以下各实例中，利用连通器原理工作的是(　　)

　　A. 茶壶 B. 吸尘器 C. 密度计 D. 抽水机

　　2. 家用电视机正常工作时的电流约为(　　)

　　A. 0.1安 B. 0.5安 C. 5安 D. 10安

　　3. 冰熔化成水后(ρ冰=0.9×103千克/米3)(　　)

　　A. 质量变大，体积变小 B. 质量变小，体积变大

C质量不变，体积变小 D. 质量不变，体积变大

　　4. 在图所示的电路中，电源电压保持不变。闭合开关S时(　　)

　　A. 电流表A1的示数变大

　　B. 电流表A的示数不变

　　C. 电压表V示数与电流表A示数的比值变大

D. 电压表V示数与电流表A1示数比值不变

　　5. 材料、长度相同的甲、乙两导体串联在电路中，它们两端的电压分别为U甲、U乙。若U甲>U乙，则关于它们的横截面积S甲、S乙以及通过的电流I甲、I乙的关系是()

　　A. S甲>S乙，I甲I乙

　　C. S甲S乙，I甲=I乙

　　6. 如图所示，均匀正方体甲、乙放在水平地面上，若在两物体上部沿水平方向切去一定的厚度，使剩余部分的高度相等，已知切去的质量△m甲>△m乙，则甲、乙剩余部分对地面的压力F甲和F乙、压强p甲和p乙的关系是()

　　A. F甲>F乙p甲>p乙 B. F甲>F乙p甲

　　C. F甲p乙 D. F甲

二、填空题（本大题共

　　7. 上海地区家庭电路的电压为_______伏，家用冰箱和空调是_______连接的(选填“串联”或“并联”)，德国物理学家________经过长期研究，最终得出了通过导体的电流与导体两端电压的关系。

　　8. 马德堡半球实验证明了________存在且很大。如图所示，平放在水平地面的一块砖，若将它竖放，则它对地面的压力将________，压强将________。(后两空均选填“变小”“不变”或“变大”)

　　9. 将圆柱体浸没在装满水的容器中，溢出5牛的水，它受到的浮力为_______牛;若它下表面所处深度为0.1米，则下表面受到水的压强为________帕;增大圆柱体浸没的深度，它下表面受到压强的大小将________(选填“变小”“不变”或“变大”)。

　　10. 某导体两端电压为4伏，10秒内通过导体横截面的电荷量为5库，通过该导体的电流为_______安，导体的电阻为________欧;若该导体两端的电压为6伏，则该导体的电阻为________欧。

　　11. 将同一支密度计分别置于甲、乙两种液体中，静止后如图所示，由密度计在甲液体中受到的浮力_______在乙液体中受到的浮力，可知甲液体密度________乙液体的密度(前两空均选填“小于”“等于”或“大于”)，因此密度计的刻度值从上向下逐渐________(选填“变小”或“变大”)。

　　12. 在图所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。闭合开关S，两电表中至少有一个电表示数会发生变化。若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出闭合开关S后电流表和电压表的示数及对应的故障。_______。

　　13. 某小组同学学习了连通器的知识后，设计了一种锅炉液位计，如图(a)所示。然而他们查看学校锅炉，却发现锅炉液位计的底部和顶部都和锅炉连通，如图(b)所示。他们继续研究，在一个软管做成的U形管中装入水，水静止时两边水面相平，如图(c)所示;向U形管一侧加压，水静止时如图(d)所示。

　　①分析比较图(c)和(d)可知：当U形管两边水面上方_______，且水静止时，水面保持相平。

　　②他们查找资料，发现锅炉工作时水面上方气压会远大于外部大气压。据此判断图_______的液位计水面不能与锅炉内水面相平(选填“(a)”或“(b)”)，理由是_______。

三、作图题（本大题共

　　14. 在图中，物体对水平地面的压力为8牛，用力的图示法画出压力F。

　　( )

　　15. 在图所示电路的○填上适当的电表符号。要求：闭合开关S，两灯均能发光。

四、综合题（本大题共

　　16. 物体排开水的体积为2×10-3米3，求它所受的浮力F浮.

　　17. 在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“20Ω 1A”字样。仅闭合开关S，电流表A和A1的示数分别为0.7安、0.3安。

　　(1)求电源电压U;

　　(2)求此时变阻器R2连入电路的阻值;

　　(3)移动变阻器滑片P可以使电流表A示数变化，求电流表A示数的最大变化量ΔImax。

　　18. 底面积为2×10-2m2的薄壁圆柱形容器中装满水，水对容器底部的压强p水为1960帕。

　　①求水的深度h水;

　　②求水对容器底部的压力F水;

③将物体甲浸没在水中，分别记录放入甲前后容器对水平桌面压强p1、p1′;然后将水换为某种液体并装满容器，分别记录放入甲前后容器对水平桌面的压强p2、p2′，如下表所示：

(a)小明根据上述信息，求出了容器重力G客，过程如下：

　　根据

　　而

　　所以

　　请判断：小明的计算是否正确?若正确说明理由，若不正确求出G容;

　　(b)求甲的密度ρ甲。

　　19. 小华做“用电流表、电压表测电阻”实验，现有电源、待测电阻Rx、滑动变阻器(标有“20Ω 1A”字样)、电流表、电压表(只有0~3伏挡完好)、开关以及导线若干。他连接电路，闭合开关后移动变阻器滑片，记录1、2两组数据;当他将滑片移至另一端时，发现电压表示数超出量程，电流表示数如图所示。他发现问题所在后重新正确连接电路，按正确步骤实验，闭合开关，电压表示数为2伏。

(1)计算电源电压U;

　　(2)计算待测电阻Rx的阻值。

　　20. 某小组同学探究液体内部压强与哪些因素有关，他们根据图中橡皮膜的形变程度，提出了各自的猜想：

　　为了验证猜想，他们制订方案，用传感器测量压强，记录数据如下表所示。

实验序号	方向	深度h（米）	容器内水产生的压强p（帕）
1	向上	0.05	500
2	向下	0.05	500
3	向上	0.10	1000
4	向下	010	1000
5	向上	0.20	2000
6	向下	020	2000

(1)分析可知，表格中的栏目设计与_______的猜想是相关联的(选填“小红”“小华”“小红和小华”);

　　(2)分析表中实验序号_______的数据可知：_______的猜想是错误的(选填“小红”“小华”“小红和小华”)，理由是_______;

　　(3)分析表中数据可得：水内部的压强_______。
