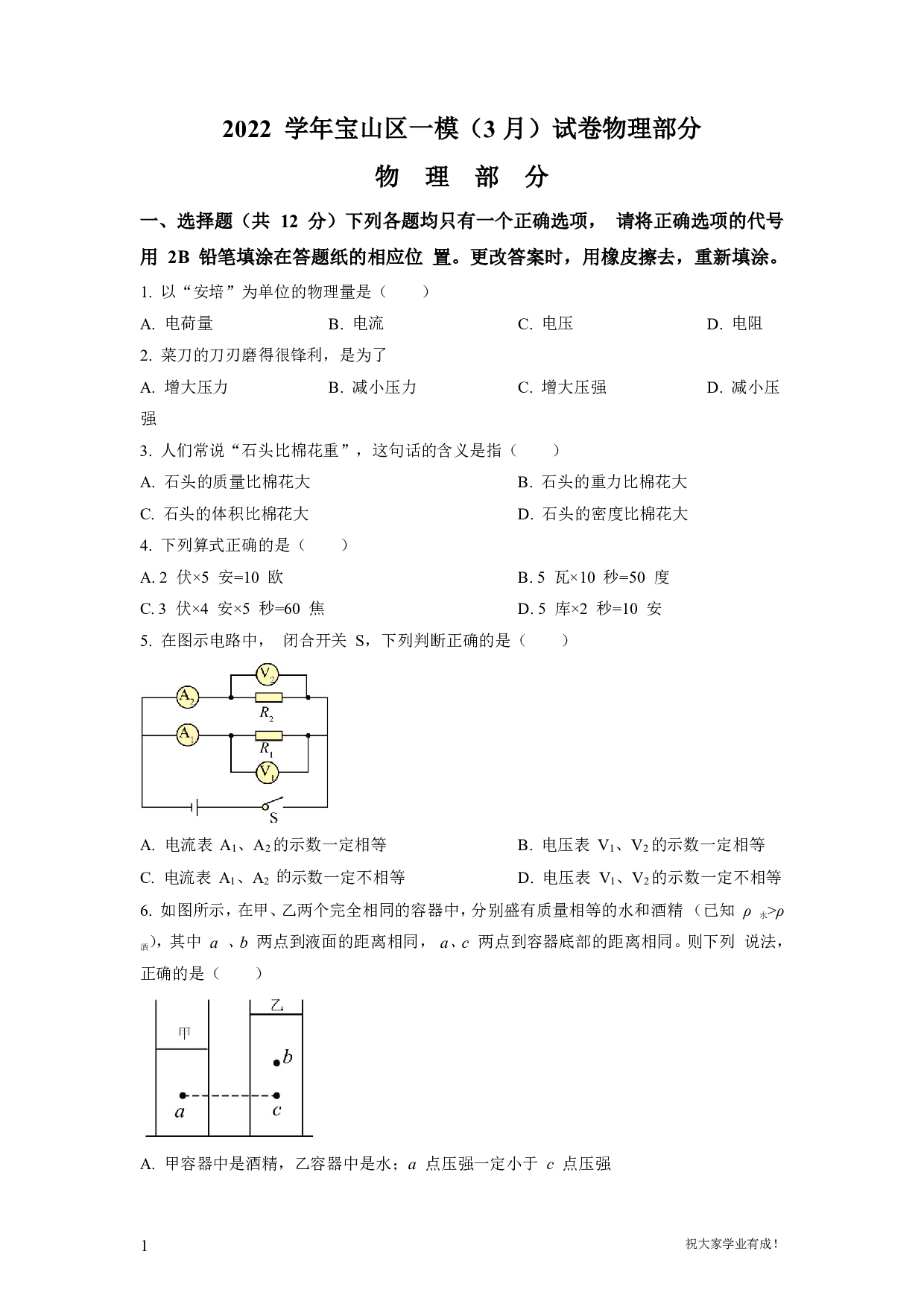

2022 学年宝山区一模（3月）试卷物理部分物 理 部 分一、选择题（共 12 分）下列各题均只有一个正确选项， 请将正确选项的代号用 2B 铅笔填涂在答题纸的相应位 置。更改答案时，用橡皮擦去，重新填涂。1. 以“安培”为单位的物理量是（　　）A. 电荷量B. 电流C. 电压D. 电阻2. 菜刀的刀刃磨得很锋利，是为了A. 增大压力B. 减小压力C. 增大压强D. 减小压强3. 人们常说“石头比棉花重”，这句话的含义是指（　　）A. 石头的质量比棉花大B. 石头的重力比棉花大C. 石头的体积比棉花大D. 石头的密度比棉花大4. 下列算式正确的是（　　）A. 2 伏×5 安=10 欧B. 5 瓦×10 秒=50 度C. 3 伏×4 安×5 秒=60 焦D. 5 库×2 秒=10 安5. 在图示电路中， 闭合开关 S，下列判断正确的是（　　）A. 电流表 A1、A2的示数一定相等B. 电压表 V1、V2的示数一定相等C. 电流表 A1、A2 示数一定不相等D. 电压表 V1、V2的示数一定不相等6. 如图所示，在甲、乙两个完全相同的容器中，分别盛有质量相等的水和酒精 （已知 ρ 水>ρ 酒），其中 a 、b 两点到液面的距离相同， a、c 两点到容器底部的距离相同。则下列 说法， 正确的是（　　）A. 甲容器中是酒精，乙容器中是水；a 点压强一定小于 c 点压强B. 甲容器中是酒精，乙容器中是水；a 点压强一定小于b 点压强C. 甲容器中水，乙容器中是酒精； a 点压强一定大于 c 点压强D. 甲容器中是水，乙容器中是酒精； a 点压强一定大于b 点压强二、填空题（共 25 分）请将结果填入答题纸的相应位置。7. 上海家庭照明电路的电压为 ______伏； 电视机与电灯之间是______的（选填 “并联”或“串联”）；家用______表是测量家庭消耗电能的仪表。8. 意大利科学家______ （选填“托里拆利”或“帕斯卡”） 首先测定了大气压强的值； 海拔高度越高，空气越______ （选填“稠密”或“稀薄”），大气压强就越 ______（选 填“大”或“小”）。9. 当导体两端的电压为6伏时，10秒内通过该导体横截面的电荷量为20库，则通过该导体的电流为______安，该导体的电阻为______欧；若将该导体两端电压调整为12伏，其电阻为______欧。10. 潜水艇下潜到水面下方 10 米处，受到水的压强为______帕。若潜水艇继续下潜， 受到的压强将______，受到的浮力将______。（后两空选填“变大”“不变”或 “变小”）11. 在图示电路中，电源电压保持不变。闭合开关 S后，当滑动变阻器R1的滑片P向右滑动的过程中，电流表A1的示数______，电流表A的示数与电流表A1的示数的差值______，电流表A的示数与电流表A1的示数的比值______。（均选填“变大”“不变”或“变小”）12. 在图示电路中， 电源电压U0保持不变。闭合开关S，发现只有一个电表的示数发生变化。已知电路中仅有一处故障，且只发生在灯L或电阻R上。根据以上信息，写出闭合开关S后，小灯L的发光情况、电压表V的示数及相对应的故障。13. 如图（a）所示是电子天平的结构原理图，它是由几个部分构成的电路：电源（电压保持不变）、定值电阻R0、压力电阻R（电阻值会随所受压力大小发生变化的可变电阻）、托盘、质量显示仪表M（实质是一只电流表）、开关。使用时，闭合开关，当托盘上所放物体的质量越大，仪表M的指针向右偏转的角度也越大。（1）由上述信息可知：压力电阻R所受压力越大，通过它的电流越______，其阻值越______；（均选填“大”或“小”）（2）若用一只电压表作为质量显示仪表M并联在电路中，如图（b）所示。则此质量显示仪表的“0（千克）”刻度线位于表盘的_______（选填“左”或“右”）端。理由是______。三、作图题（共 4 分）请将图直接画在答题纸的相应位置，作图必须使用 2B 铅笔。14. 漂浮在水面上重为6牛的小球，用力的图示法在图中画出小球受到的浮力F浮．15. 在图 中根据通电螺线管的 N 极，标出磁感线方向，电源的正、负极和小磁针的 N 极。四、综合题（本大题共 5 题， 共 29 分） 第 16~19 题作答需写出解答过程。16. 木块浸在水中，排开水的体积为1×103m3，求木块所受浮力F浮的大小。17. 在图示电路中，电阻R2的阻值为20欧。闭合开关S后，电流表A的示数为0.4安， 电压表V的示数为4伏。求：（1）电阻R1的阻值；（2）电源电压U。18. 在图（a）电路中，电源电压6伏且保持不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“50Ω 1.8A”字样。闭合开关S，电路正常工作。（1）求电流表A1示数I1；（2）若在电路中再串联一只电流表A，其示数如图（b）所示，求此时滑动变阻器连入电路的阻值R2。19. 一个底面积为1×10-2米2的足够高轻质薄壁圆柱形容器放在水平地面上，内盛有0.1米深的水，求：（1）容器中水的质量m水；（2）水对容器底部的压强p；（3）继续加入一定量的水，容器对桌面的压强为p1。再将一个物体A放入水中，当物体A静止时，水对容器底部的压强变为p2，容器对桌面的压强为p3。①若物体A漂浮在水面上，试计算说明物体A的密度ρA<ρ水；②若物体A浸没在水中，试求物体A的密度ρA（请用p1、p2、p3、ρ水表示）。20. 小宝同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，滑动变阻器标有“5Ω 3A”字样。① 用笔线代替导线，将图示的电路连接完整（要求滑片位于阻值最大处）；______② 闭合开关S后，电流表示数为0.3安，电压表的示数为1.5伏，则待测电阻Rx阻值为______欧；③ 小宝同学继续用图示电路做“测定小灯泡的电功率”实验。他用额定电压为“2.2V”和“2.5V”中的一个待测小灯直接替换掉待测电阻Rx ，闭合开关 S后，移动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯正常发光，此时电流表的示数为0.3安，则该实验中所用小灯泡的额定功率为______瓦（请通过计算说明）。
