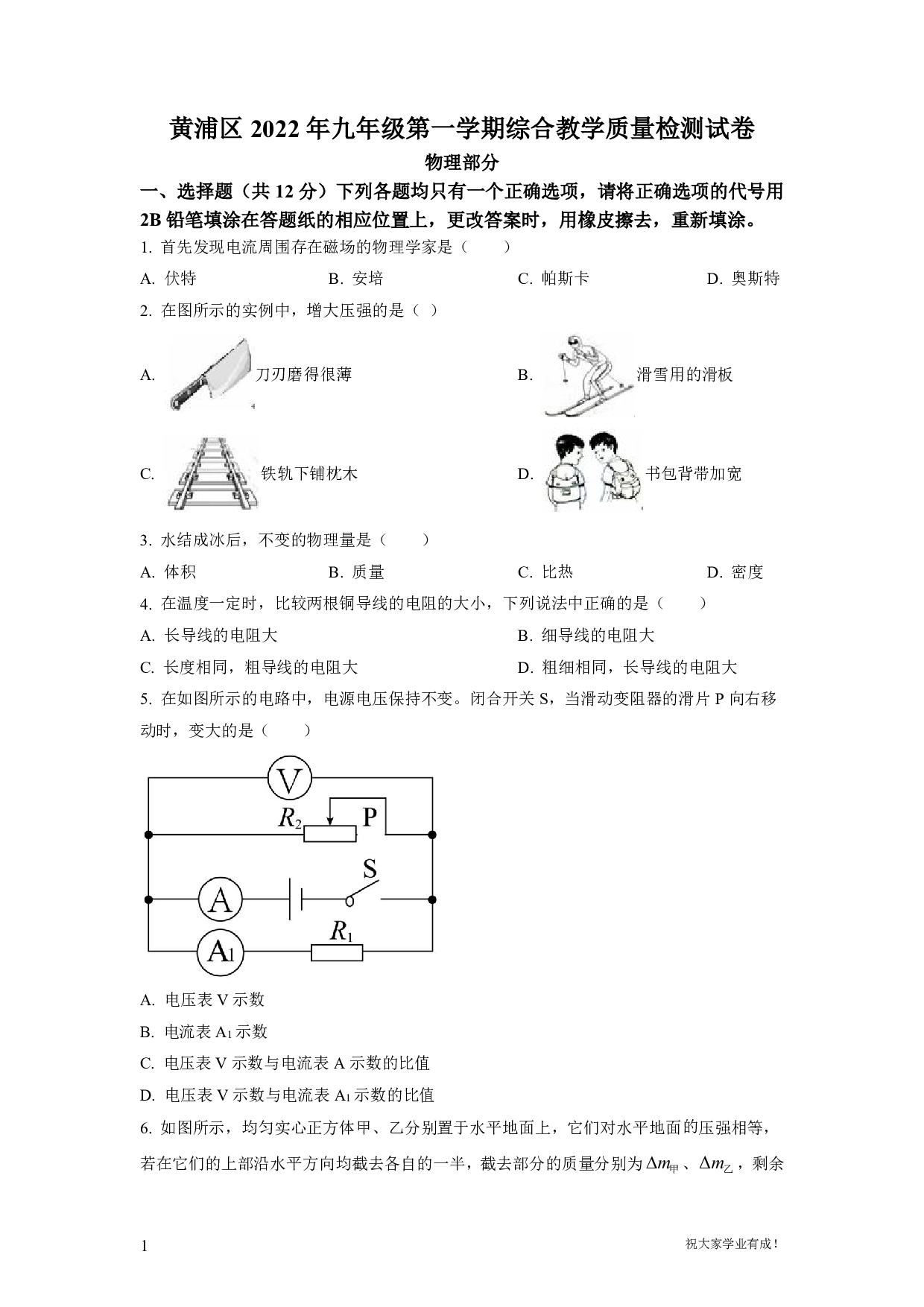

黄浦区2022年九年级第一学期综合教学质量检测试卷物理部分一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。1. 首先发现电流周围存在磁场的物理学家是（　　）A. 伏特B. 安培C. 帕斯卡D. 奥斯特2. 在图所示的实例中，增大压强的是（ ）A. 刀刃磨得很薄B. 滑雪用的滑板C. 铁轨下铺枕木D. 书包背带加宽3. 水结成冰后，不变的物理量是（　　）A. 体积B. 质量C. 比热D. 密度4. 在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（　　）A. 长导线的电阻大B. 细导线的电阻大C. 长度相同，粗导线的电阻大D. 粗细相同，长导线的电阻大5. 在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（　　）A. 电压表V示数B. 电流表A1示数C. 电压表V示数与电流表A示数的比值D. 电压表V示数与电流表A1示数的比值6. 如图所示，均匀实心正方体甲、乙分别置于水平地面上，它们对水平地面压强相等，若在它们的上部沿水平方向均截去各自的一半，截去部分的质量分别为false、false，剩余部分对地面的压强分别为false、false。则（　　）A. false一定小于falseB. false一定大于falseC. false可能大于falseD. false可能小于false二、填空题（共23分）请将结果填入答题纸的相应位置。7. 上海地区家庭电路的电压为________伏；电灯、电视机、电扇等用电器是________的（选填“串联”或“并联”）。每多使用一个用电器，家庭电路的总电阻将________（选填“变小”、“不变”或“变大”）。8. 在图所示的实例中，应用连通器原理的是图________；应用大气压强的是图________；应用阿基米德原理的是图________。[均选填“（a）”、“（b）”、“（c）”]9. 压力是________作用在物体表面并指向物体表面的力。现有一质量为0.1千克的物体置于水平地面上，地面受到的压力大小为________牛；若将该物体置于水中，其上表面距离水面深度为0.2米，则该物体上表面受到水的压强大小为________帕。10. 在图所示的电路中，电流表测的是通过________的电流（选填“L支路”、“R滑支路”或“干路”），通过灯L的电流方向为________（选填“A→B”或“B→A”）；断开开关S，电流表示数将________（选填“变小”、“不变”或“变大”）。11. 5秒内通过某导体横截面的电荷量为3库，通过它的电流为________安。该导体电阻为20欧，它两端的电压为________伏。若通过导体的电流变为0.3安，则其电阻为________欧。12. 在下图所示的电路中，电源电压为U0保持不变，R1、R2的阻值均为R0。闭合开关S，两电表示数均不变，已知电路中仅有一处故障，且只发生在电阻R1或R2上。请根据以上信息，写出各电表的示数及其对应的故障________。13. 如图所示，某小组同学在塑料小桶中，分别装满密度已知的四种不同液体，用弹簧测力计依次测出它们的重力，记录数据如下表所示。液体密度（克/厘米3）0.8101.21.4弹簧测力计示数（牛）1.41.61.82.0（1）根据表中数据及相关条件可知测力计示数随液体密度变化关系为：同一小桶装满不同液体时，________；（2）若把弹簧测力计和小桶改装为液体密度秤，则该秤的“0”刻度线与弹簧测力计上的“0”刻度线是否重合？请说明理由：________（3）若要提高该秤的称量精度，可换用以下两种规格的塑料小桶，符合要求的是________（填写序号）A.容积相同，质量更小的小桶　B.质量相同，容积更大的小桶三、作图题（共4分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。14. 在图中，重为2牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮。（ ）15. 根据图中电源的正、负极，标出磁线方向和小磁针的N极。四、综合题（共31分）请将计算过程和答案写入答题纸的相应位置。16. 体积为1×10-4m3的合金块浸没在水中，求合金块所受的浮力F浮的大小。17. 在图所示的电路中，电源电压为12伏保持不变，电阻R1的阻值为10欧。闭合开关S，电流表A的示数为1.5安。（1）求通过电阻R1的电流I1。（2）求电阻R2的阻值。（3）请利用欧姆定律及并联电路中电流、电压的规律，推导出并联电路电阻的规律。18. 如图所示，重为0.4N、底面积为2×10-2m2的薄壁圆柱形容器置于水平面上，容器内盛有2kg的水，且容器足够高。（1）求容器内水的体积V水。（2）求容器对水平面的压强p。（3）现有三个物体A、B、C，其密度、体积的关系如下表所示。请选择其中一个，将其浸没在容器中后，可使水对容器底部压强增加量false最小，且容器对水平面压力增加量false也最小。写出选择的物体并说明理由。物体密度体积A3false2VB2false2VCfalse4V19. 在图所示的电路中，电源电压保持不变，电阻R1的阻值为12欧，滑动变阻器R2标有“100欧 l安”字样。闭合开关S，移动滑片P至某位置时，电流表示数为0.5安。（1）求此时电阻R1两端的电压U1；（2）现将一个电压表正确接入电路。闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏~15伏；（a）请指出电压表接入的位置，并说明理由；（b）求最小电流I最小。20. 小明做“用电流表、电压表测电阻”的实验，现有电源（电压为2伏整数倍）、电流表、阻值为10欧的定值电阻R定，待测电阻Rx各一个以及导线若干。他先设计连接了如图（a）所示的电路，闭合开关，电流表示数如图（b）所示。为了测出待测电阻两端电压，他将电阻R定并联接入电路A、B、C中某两点间，开关处于某状态，电流表示数如图（c）所示。（1）请写出定值电阻R定接入点以及开关的开闭状态________。（2）求出待测电阻Rx的阻值________。（请写出过程）（3）沿用上述方法，为了减小误差，可进行的操作是：________。A换其他待测电阻继续实验B.换不同已知阻值的定值电阻继续实验C.换不同未知电压的电源继续实验
